Sensori ottici – rilevamento e misura senza contatto nelle applicazioni industriali

I sensori ottici costituiscono un elemento chiave dei sistemi di automazione industriale ovunque sia richiesto un rilevamento rapido, affidabile e senza contatto della presenza, posizione o spostamento degli oggetti. Funzionano sul principio di emissione e rilevamento di radiazione visibile o infrarossa, permettendo di rilevare gli oggetti indipendentemente dalle loro proprietà elettriche, conducibilità o forma. RGB Elektronika offre sensori ottici dei principali produttori per linee di produzione, controllo qualità, robotica e sistemi di smistamento.

La gamma comprende modelli con tempo di risposta inferiore a 1 ms, campi di rilevamento da pochi millimetri a diversi metri e classi di protezione IP67–IP69K. Interfacce di uscita: transistor PNP/NPN, IO-Link, analogica 4–20 mA, seriale RS-422. Alcuni modelli dispongono di certificazioni ATEX e SIL 2 per zone a rischio di esplosione e sistemi di sicurezza.

Tipi di sensori ottici – tipi e tecnologie

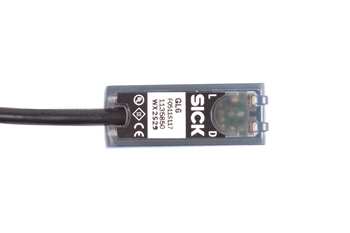

• Barriere ottiche (emettitore–ricevitore) – maggiore portata di rilevamento (fino a 60 m), alta resistenza alle interferenze luminose. Emettitore e ricevitore montati di fronte. Affidabili in condizioni difficili (polvere, vapore, fumo). Tempo di risposta inferiore a 0,5 ms.

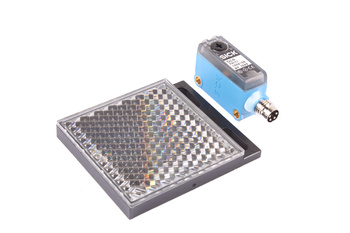

• Sensori riflettivi con riflettore – emettitore e ricevitore in un unico corpo, portata fino a 10 m. Richiedono il montaggio di un riflettore. Utilizzati quando non c'è spazio per due elementi separati. Modelli con filtro polarizzatore che eliminano le false rilevazioni su superfici lucide.

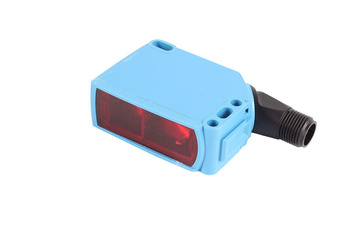

• Sensori riflettivi diffusi – rilevamento senza elementi aggiuntivi, portata 10–2000 mm. Modelli con soppressione dello sfondo che eliminano l'influenza del piano di appoggio sul rilevamento. Ideali per il conteggio, controllo della presenza su nastro e rilevamento dei bordi.
• Sensori a fibra ottica – per lavoro ad alte temperature, spazio ristretto o fluidi aggressivi. Teste ottiche in acciaio inossidabile o teflon. Portata fino a 200 mm in modalità diffusa; fino a 4 m con riflettore. Utilizzati in stamperie, linee di imballaggio e trattamento termico.
• Sensori di colore e contrasto – rilevamento di differenze di colore o contrasto di etichette, codici e stampe. Illuminazione RGB o bianca, risoluzione spettrale fino a ±2 nm. Applicazioni: controllo qualità della stampa, rilevamento di etichette errate, smistamento prodotti per colore.
• Sensori laser – precisione di posizionamento ±0,1 mm, portata fino a 300 mm. Classe laser 1 (sicura). Utilizzati nella misura dello spessore, rilevamento dei bordi e verifica della presenza di piccoli elementi su PCB.

Applicazioni dei sensori ottici nell'industria

• Linee di montaggio e imballaggio – conteggio prodotti, rilevamento di elementi mancanti, controllo della presenza di coperchi, tappi ed etichette.
• Controllo qualità e ispezione – sensori di colore per la verifica della stampa, laser per il controllo delle dimensioni e la profilatura dei bordi.
• Robotica e pick-and-place – determinazione della presenza e posizione dei pezzi per la presa da parte del braccio robotico. Tempi di reazione rapidi (<1 ms) garantiscono la sincronizzazione con il movimento.
• Trasporto e logistica – rilevamento della presenza di pallet su nastri trasportatori, controllo del riempimento dei contenitori, verifica dei codici a barre combinata con lettori.
• Lavorazione dei materiali – sensori laser per il controllo di taglio, saldatura e giunzione per resistenza. Rilevamento dei bordi di lamiere e fogli.
• Controllo accessi e sicurezza – barriere ottiche multifronte (light curtain) come cortine di sicurezza cat. 4 per la protezione delle zone pericolose.

Criteri di selezione di un sensore ottico

La scelta di un sensore ottico dipende dalle specifiche dell'applicazione. I seguenti parametri sono fondamentali per la configurazione del sistema di rilevamento:

• Portata di rilevamento – deve tenere conto delle tolleranze di montaggio e dell'eventuale movimento dell'oggetto rilevato
• Tipo di rilevamento – barriera (maggiore portata, massima resistenza alle interferenze) vs riflettivo (montaggio più semplice) vs diffuso (nessun elemento aggiuntivo)
• Ambiente di lavoro – classe IP, resistenza agli oli, schizzi di saldatura, forte illuminazione ambientale (protezione dalla luce solare)
• Tempo di risposta – determina la velocità massima della linea produttiva per cui il rilevamento è certo
• Interfaccia di uscita – PNP/NPN per PLC standard; IO-Link per diagnostica e configurazione remota; analogica per la misura continua della distanza
