Bobine, induttanze

Bobine e induttanze – filtraggio, soppressione e accumulo di energia nei circuiti elettrici

Le bobine e le induttanze sono componenti induttivi passivi utilizzati nei circuiti di alimentazione, filtraggio, protezione ed elettronica di potenza. Le loro funzioni principali sono la limitazione delle correnti di spunto, la soppressione delle interferenze elettromagnetiche (EMI), la modellazione della risposta in frequenza dei filtri LC/LCL e l'accumulo di energia nei convertitori DC/DC e negli inverter. Su rgbelektronika.pl troverete induttanze di rete, induttanze di uscita, bobine SMD/THT, induttanze su guida DIN, trasformatori induttivi e induttanze per azionamenti VFD di produttori come Schaffner, Würth Elektronik, TDK-Lambda, Epcos/TDK, Bourns e Murata.

Tipi di induttanze e bobine disponibili

• Induttanze di rete (lato ingresso) – trifase 3–100 A, 230/400/690 V; limitazione armoniche di corrente, protezione inverter
• Induttanze di uscita (motore/du/dt) – limitazione del tasso di salita della tensione (du/dt); protezione isolamento motore, cavi fino a 100 m
• Induttanze DC (lato bus DC) – riduzione dell'ondulazione di corrente nel bus DC dell'inverter, miglioramento del fattore THD
• Induttanze per filtri EMC classe A/B – certificate EN 61800-3 e EN 55011; attenuazione CM/DM, per installazione in armadi e contenitori
• Induttanze su guida DIN (PCB/barra di montaggio) – induttanza 100 µH–10 mH, corrente DC 0,5–50 A; per alimentatori switching e convertitori

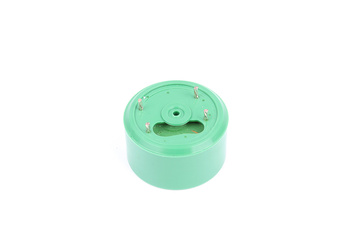

• Bobine SMD/THT (per PCB) – package 0402–2220, serie induttanze di potenza (1–2200 µH), ferrite e toroidali
• Induttanze toroidali – nucleo ferrite o nanocristallino; basse perdite alle alte frequenze, EMI <10 µV/m
• Bobine multistrato e avvolte a filo – per risonatori RF, antenne a telaio, circuiti di adattamento di impedenza

Parametri tecnici per la scelta dell'induttanza

• Induttanza (H/mH/µH/nH) – valore nominale misurato a una frequenza definita (tipicamente 100 kHz o 1 MHz per SMD)
• Corrente nominale DC (I_DC) – massima corrente continua senza saturazione del nucleo; la saturazione riduce l'induttanza del 20–50%
• Resistenza in CC (DCR) – perdita di potenza = I² × DCR; un basso DCR è un parametro chiave per le induttanze di potenza
• Frequenza operativa – induttanze ferrite fino a 10 MHz; nuclei in polvere fino a 500 kHz; induttanze di rete 50/60 Hz
• Tensione di isolamento – induttanze di rete min. 2.500 V CA prova di isolamento; induttanze PCB tipicamente 250 V
• Classe termica e portata termica – classe B (130°C), F (155°C), H (180°C) per gli avvolgimenti; T_max nucleo

Induttanze di uscita e filtraggio inverter VFD

Negli azionamenti a frequenza variabile (VFD), le induttanze svolgono un ruolo particolarmente importante. Le induttanze di ingresso sul lato rete limitano le correnti armoniche del 5° e 7° ordine, migliorano il THDi a livelli conformi alla norma EN 61000-3-12, proteggono i condensatori del bus DC dalle sovratensioni e riducono la potenza di disturbo emessa in rete. Le induttanze di uscita (du/dt) sul lato motore riducono il tasso di salita della tensione a <500 V/µs, proteggono gli avvolgimenti del motore dall'invecchiamento accelerato dell'isolamento con cavi lunghi (>20 m) ed eliminano il fenomeno di riflessione d'onda con cavi >50 m. Le induttanze di uscita disponibili si adattano a inverter Siemens G120/S120, ABB ACS880, Danfoss FC302 e Yaskawa A1000.

Applicazioni di bobine e induttanze

• Alimentatori switching (SMPS) – induttanze di uscita in topologie buck, boost, flyback; induttanza 10–2200 µH
• Inverter e azionamenti elettrici – induttanze di rete, uscita e DC per applicazioni motore 0,37–250 kW
• Filtri EMC e RFI – induttanze in modo comune (CM) e differenziale (DM) per apparecchiature industriali ed elettrodomestici
• Energie rinnovabili (PV, eolico) – induttanze LCL per inverter grid-tie, filtri di uscita in impianti fotovoltaici
• Caricabatterie EV e stazioni di ricarica – induttanze nei circuiti di correzione del fattore di potenza (PFC), filtri di ingresso per caricabatterie AC/DC
• Elettronica RF e telecomunicazioni – bobine SMD 1–470 nH per impedenza stadi RF, reti di adattamento d'antenna

Perché ordinare bobine e induttanze da rgbelektronika.pl?

• Ampia scelta di tipi – dalle bobine SMD 0402 alle induttanze di rete trifase 100 A in un unico catalogo
• Prodotti certificati – induttanze EMC con certificati EN 61800-3, UL508C, CE e RoHS
• Consulenza nella scelta – aiuto nella selezione di induttanza, corrente nominale e classe termica per il vostro azionamento o convertitore
• Consegna rapida – valori comuni a magazzino, induttanze speciali in 5–10 giorni lavorativi
• Documentazione tecnica – schede dati, curve di saturazione, impedenza vs. frequenza disponibili online
